یاتاقان های بزرگ (LSB) – قطر بیرونی ۳۸۰+ میلی متر ، یاتاقان های غلتکی سنگین هستند که برای تجهیزات صنعتی عظیم طراحی شده اند، جایی که اندازه های استاندارد بلبرینگ کافی نیست. با قطر بیرونی بیش از ۳۸۰ میلی متر و تا چند متر، این یاتاقان ها بارهای فوق العاده را تحمل می کنند و در عین حال عملکرد چرخشی دقیق را در بزرگ ترین ماشین آلات جهان حفظ می کنند.
ویژگی های فنی کلیدی:
دامنه اندازه: قطر بیرونی از ۳۸۰ میلی متر تا بیش از ۲۰۰۰ میلی متر، با قطر لوله های متناظر معمولا بین ۲۰۰ تا ۱۵۰۰ میلی متر یا بیشتر. عرض یاتاقان ها متناسب مقیاس می شوند و اغلب برای ظرفیت بار سنگین بیش از ۱۰۰ میلی متر هستند.
ظرفیت بار: برای بارهای شعاعی و محوری شدید طراحی شده است، اغلب بیش از ۵۰۰ کیلو نیوتن ظرفیت بار دینامیکی و ظرفیت های استاتیک چند مگانیوتن. پیکربندی های غلتک چندردیفی (استوانه ای، مخروطی یا کروی) توزیع بار را به حداکثر می رسانند.
پیکربندی های موجود:

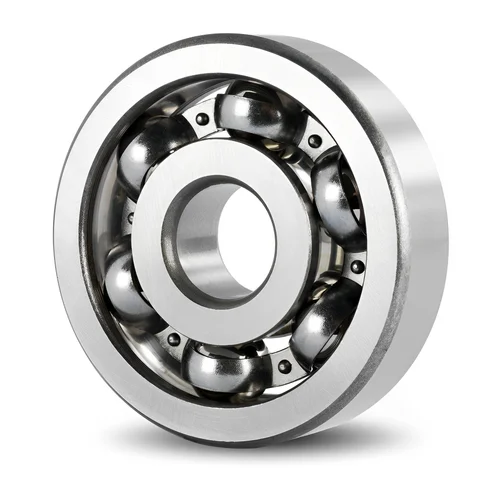

DGBB بزرگ: بلبرینگ های شیار عمیق برای بارهای متوسط و سرعت های بالاتر.

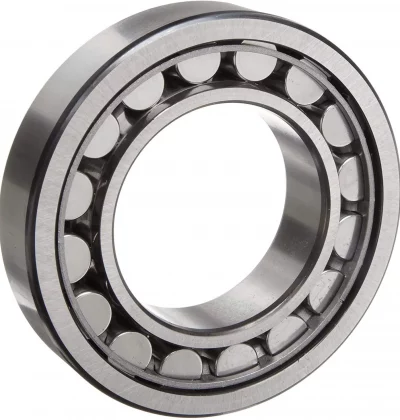

CRB بزرگ: یاتاقان های غلتکی استوانه ای برای بیشترین ظرفیت بار شعاعی.
TRB بزرگ: یاتاقان های غلتکی مخروطی برای بارهای ترکیبی شعاعی و رانشی.
SRB بزرگ: یاتاقان های غلتکی کروی برای جایگاه عدم تراز.
بلبرینگ های چهار نقطه ای تماسی: برای بارهای ترکیبی با ابعاد محوری فشرده.
حلقه های چرخشی: با یا بدون دنده گذاری انتگرال برای موقعیت گیری چرخشی.
مواد: فولاد یاتاقان سخت کاری شده یا کربوریزاسیون سطحی (52100، 4320 یا معادل آن) با عملیات حرارتی تخصصی برای قطعات بخش بزرگ. سخت کاری نیتریدینگ یا القایی برای سطوح مسیرهای مسابقه.
کلاس های دقیق: بسته به نیازهای کاربردی، در P0 (استاندارد)، P6 یا P5 در دسترس هستند. تلرانس های ویژه برای کاربردهای توربین بادی یا هوافضا.
طراحی داخلی: پروفیل های غلتک بهینه شده (تاج دار یا لگاریتمی) از تنش های لبه تحت بارهای سنگین و عدم تراز جلوگیری می کنند. فضای داخلی کنترل شده (C3، C4 یا سفارشی) انبساط حرارتی و تغییر شکل محفظه را پوشش می دهد.
گزینه های قفس: قفس های برنجی ماشین کاری شده، فولادی یا پلیمری که برای پایداری ابعادی در قطرهای بزرگ طراحی شده اند. طرح های کامل برای حداکثر ظرفیت بار.
سیستم های آب بندی: مهر و موم های سنگین هزارتویی، مهر و موم های تماس چندلبه ای یا راهکارهای آب بندی سفارشی برای محیط های مستعد آلودگی.
روانکاری: روانکاری گریس با کانال ها و اتصالات بازآرایی؛ سیستم های گردش روغن برای عملکرد با سرعت بالا یا پیوسته.
کاربردها:
یاتاقان های بزرگ (۳۸۰+ میلی متر OD) در توربین های بادی (شفت های اصلی، یاو و پیچ درایو)، ماشین های حفاری تونل (TBM)، بیل ها و خردکن های معدن، کارخانه های نورد فولاد، جرثقیل های سنگین، بیل های بزرگ، تجهیزات حفاری فراساحلی، سیستم های رادار و آنتن و سیلندرهای خشک کن کارخانه های کاغذسازی ضروری هستند. این یاتاقان ها عملکرد قابل اعتماد و طولانی مدتی را در تجهیزات حیاتی و با ارزش بالا ارائه می دهند، جایی که خرابی بلبرینگ منجر به توقف فاجعه بار می شود.
