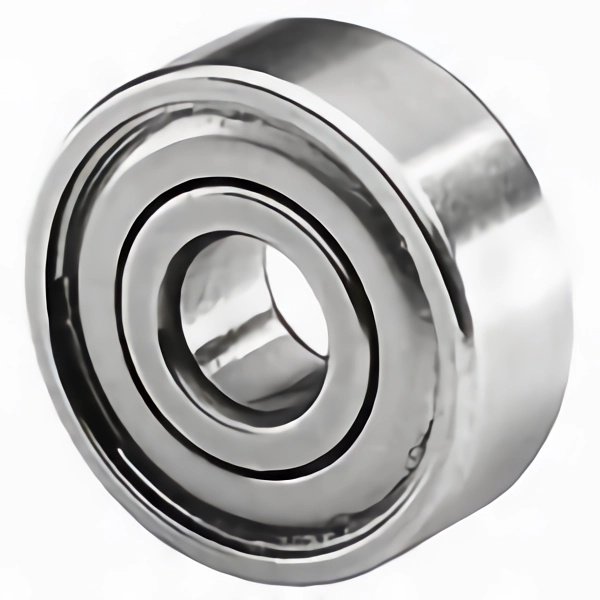

یاتاقان های مینیاتوری و کوچک با اندازه متریک – شیلددار ، یاتاقان های غلتکی دقیق هستند که با ابعاد متریک ساخته شده و به سپرهای فلزی (پیکربندی ZZ یا Z) در یک یا هر دو طرف مجهز می شوند. این سپرها محافظت مؤثری در برابر ذرات آلاینده بزرگ تر فراهم می کنند و در عین حال اصطکاک پایین و قابلیت سرعت بالا را حفظ می کنند. قطر لوله ها معمولا بین ۳ تا ۱۲ میلی متر و قطر بیرونی بین ۸ تا ۲۸ میلی متر متغیر است.
ویژگی های فنی کلیدی:
طراحی سپر: سپرهای فلزی غیرتماسی (معمولا فولاد پرس شده یا فولاد ضدزنگ) به صورت شیار روی حلقه بیرونی چین می خورند. یک فاصله حلقوی باریک (معمولا ۰.۰۵ تا ۰.۱۵ میلی متر) بین سپر و حلقه داخلی امکان اصطکاک حداقلی را فراهم می کند و در عین حال گرد و غبار، الیاف و ذرات بزرگ تر را مسدود می کند.
استانداردهای اندازه متریک: مطابق با ابعاد ISO 15 و DIN 625 . سری های محافظ رایج شامل 60ZZ (مثلا 608ZZ: 8×22×7 میلی متر)، 62ZZ (مثلا 626ZZ: 6×19×6 mm)، 63ZZ (مثلا 623ZZ: 3×10×4 mm) و 69ZZ (مثلا 696ZZ: 6×15×5 mm) هستند. ZZ نشان دهنده سپرهای دوگانه است؛ Z نشان دهنده تک سپر است.
درجه های دقت: از P0 (ABEC 1) برای استفاده عمومی تا P5 (ABEC 5) برای نیازهای دقت بالاتر در دسترس است. یاتاقان های مینیاتوری محافظ معمولا در درجه های ممتاز به تلرانس های P5 دست می یابند.
مواد: حلقه ها و توپ های فولاد کروم (52100) (درجه 5 یا 10) برای کاربردهای استاندارد؛ فولاد ضدزنگ (440C) برای مقاومت در برابر خوردگی؛ سرامیک هیبریدی (توپ های Si₃N₄) برای عایق الکتریکی یا سرعت های بسیار بالا.
روانکاری: پیش روانکاری شده در کارخانه با گریس با کیفیت بالا (معمولا مبتنی بر لیتیوم یا مصنوعی) که برای گشتاور پایین، دامنه دمایی وسیع (-۴۰ درجه سانتی گراد تا +۱۲۰ درجه سانتی گراد) و عمر طولانی انتخاب شده است. شیلدها چربی را به خوبی حفظ می کنند و در عین حال از نفوذ آلودگی جلوگیری می کنند.
ویژگی های گشتاور: بلبرینگ های محافظ به دلیل مقاومت چربی کمی گشتاور شروع و کار بالاتری نسبت به بلبرینگ های باز دارند، اما به طور قابل توجهی کمتر از نسخه های مهر و موم شده است. مقادیر معمول گشتاور بین ۰.۵ تا ۵ گرم سانتی متر بسته به اندازه و پر شدن گریس متغیر است.
قابلیت سرعت: سپرهای غیرتماسی سرعت هایی مشابه یاتاقان های باز (تا ۴۰,۰۰۰ تا ۵۰,۰۰۰ دور در دقیقه برای اندازه های کوچکتر) را فراهم می کنند که عمدتا توسط گریس و طراحی قفس محدود می شود تا مقاومت سپر.
گزینه های قفس: قفس های نوع تاج (روبان) از فولاد، رزین فنولی یا پلی آمید، فاصله توپ ها را بهینه کرده و اصطکاک را کاهش می دهند.
حفاظت محیط زیست: سپرها در برابر آلودگی خشک، الیافی یا ذرات بزرگ تر (معمولا >۵۰ میکرون) محافظت می کنند. برای محیط های مرطوب یا گرد و غبار ریز مناسب نیست (به جای آن از نسخه های مهر و موم شده استفاده کنید).
نگهداری: بلبرینگ های شیلددار معمولا غیرقابل روغن کاری هستند (بدون اتصالات گریس) و برای سرویس «روغن کاری مادام العمر» در محیط های تمیز تا نسبتا تمیز طراحی شده اند.
کاربردها:
یاتاقان های متریک مینیاتوری محافظت شده برای موتورهای الکتریکی کوچک، فن های خنک کننده، تجهیزات اتوماسیون اداری (چاپگرها، اسکنرها، دستگاه های کپی)، هارد دیسک کامپیوتر، پمپ های دقیق، قطعات دندانپزشکی، موتورهای مدل هواپیما، خودروهای کنترل از راه دور، ابزارآلات و اتصالات رباتیک ایده آل هستند. آن ها تعادل بهینه ای بین حفاظت در برابر آلودگی، اصطکاک پایین و عملکرد با سرعت بالا در مجموعه های متریک فشرده فراهم می کنند.
| Inquiry | Part Number | Seal Type | Ring Material | Bore Diameter (d) | Outer Diameter (D) | Width (B) | Dynamic Radial Load | Static Radial Load | Max. Speed （rpm) |
|---|
